520型直線振動篩屬于中等型號，適用的行業比較多，同時該產品也是依靠振動電機的振動促使物料在篩網上做拋物線式的向前運動，從而利用振動篩網網孔大小的不同，實現物料的篩分。

我廠生產的DZSF系列直線振動篩是多年來我廠工程技術人員廣泛聽取用戶反饋信息，不斷對產品設計進行改進，多次對技術參數進行優化。優異的產品質量和性能贏得了用戶的肯定和贊譽。

DZSF系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。給料粒度不大于10mm。

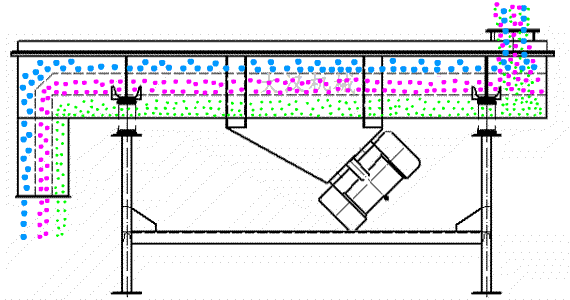

物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入料倉或盛料筒。





D--------------------------------------------------------------電機(振動源)

Z--------------------------------------------------------------直線(運轉軌跡)

SF-------------------------------------------------------------篩分機

520-----------------------------------------------------------篩面尺寸（500mm寬x2000mm長)

1-------------------------------------------------------------一層(一層篩網兩個出料口)

P-------------------------------------------------------------（普碳鋼）鋼板材質

型號	DZSF-520	DZSF-525	DZSF-530	DZSF-1020	DZSF-1025	DZSF-1030
公稱尺寸	500x2000	500x2500	500x3000	1000x2000	1000x2500	1000x3000
物料粒度	0.74--10	0.74--10	0.74--10	0.74--10	0.74--10	0.74--10
振次（次/分）	960	960	960	960	960	960
篩面傾角	0°-7°	0°-7°	0°-7°	0°-7°	0°-7°	0°-7°
振幅	3-4.5	3-4.5	3-4.5	3-4.5	3-4.5	3-4.5
層數	1--6	1--6	1--6	1--6	1--6	1--6
功率	2x（0.4-0.75）	2x（0.4-0.75）	2x（0.4-0.75）	2x（0.4-1.1）	2x（0.4-1.1）	2x（0.4-1.5）

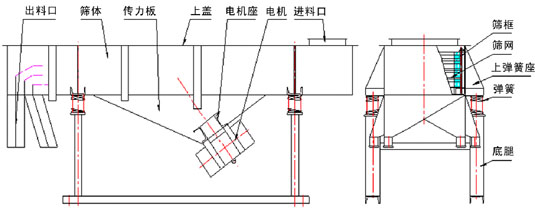

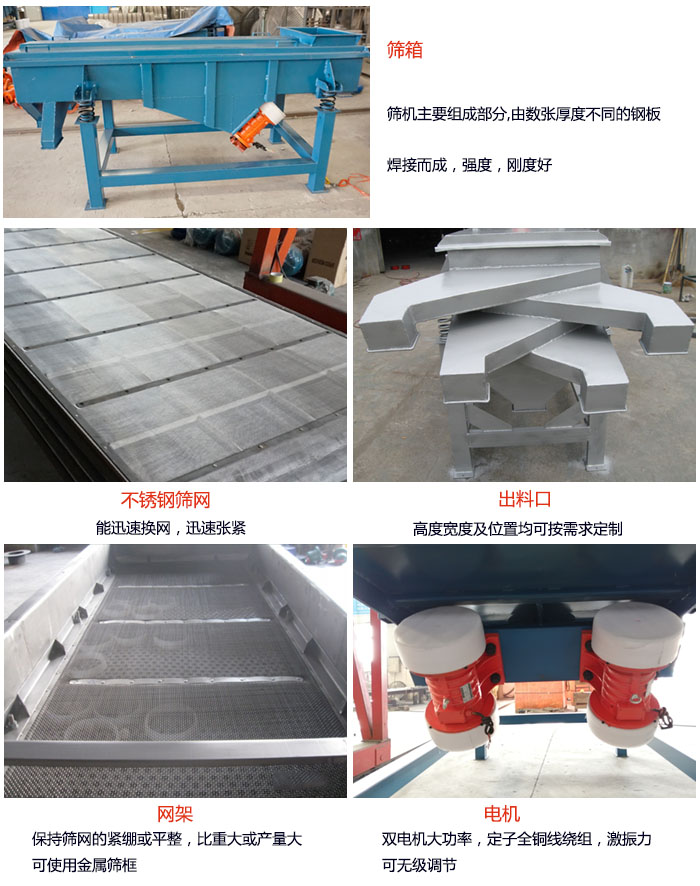

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
